流行外观尺寸，全封闭壳体，纯平表面，嵌入式安装，高品质控制芯片，高品质阻容器件，抗干扰佳，性能稳定可靠，电压表多量程设计，方便DIY，低功耗设计，节能省电，四种显示效果供选择，支持传感器信号输入。
2主要技术指标：
|
1 电源：DC5V±5%（其它电源可选） |
2功耗≤60mA |
3超量程千位显示1或-1后三位不显示 |
|
4 工作温度:-10～60℃ 湿度:85%以下 |
5显示字高0.56英寸 |
6测量速率约2.5次/秒 准确度：0.2%±2个字 |
|
7 支持4-20mA 0-10V等模拟信号输入 |
8 显示±1999 |
9 外形尺寸：79*42*25mm 建议开孔尺寸：75.5*39.5mm |
|
10 极性自动转换，可以显示负号 |
11读数保持功能 |
12 数码管显示颜色：高亮红，蓝色，翠绿色，白色四种可选 |

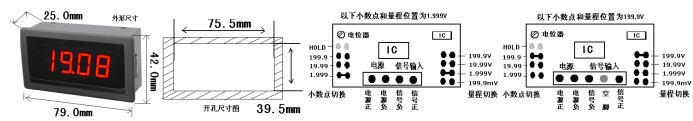

3尺寸与接线端子图：
4 量程说明：
|
IN5135直流电压电流表 常用量程：
允许输入满量程的120%
注：如一个直流20V电压表只能测量20V之内电压，但不可以测电流。 |
满量程 |
分辨率 |
输入电阻 |
量程扩展说明 |
|
±199.9mV |
100uV |
100MΩ(内阻) |
1：表格列出量程可以直接信号接入测量，当电流大于5A以上需外接分流器来扩展量程，可配2000 A/75mV分流器来测量2000A之内的大电流. 特殊量程可以定制。 例：如用户需要测量50A的直流电流，那么就需要50A/75mV分流器配合直流0-75mV显示0-50.0的数字表头来实现测量。 2： 测量电压高于700V须采用机外分压。 例：如测量直流2000V高压，采用2000V/100V分压器分压配合直流0-100V输入显示0-1999的数字表来扩展测量。 |
|
|
±1.999V |
1mV |
3 MΩ/100MΩ(内阻) |
||
|
±19.99V |
10mV |
3MΩ |
||
|
±199.9V |
100mV |
3MΩ |
||
|
±700V |
1V |
3 MΩ/25MΩ |
||
|
±199.9uA |
100nA |
1KΩ |
||
|
±1.999mA |
1uA |
100Ω |
||
|
±19.99mA |
10uA |
10Ω |
||
|
±199.9mA |
100uA |
1Ω |
||
|
±1.999A |
1mA |
0.1Ω |
||
|
±5.00A |
10mA |
0.01Ω |
||
|
提示 2510（5芯端子）仪表为直流5V供电，3.96（4芯端子）可以做直流5V 12V 24 V 交流9-12V 特殊工作电压可以定制 |
||||
5 应用举例： 6 注意事项：
|
例：某电器标称额定工作电压为直流24V电流为8A 我们采用数字表去监测电流电压值 1选择IN5135-DC-200V IN5135-DC-10A/75mV各一只 2辅助电源；DC5V/200mA稳压电源2个
|
|
1 仪表为共地方式输入，建议独立供电。 2测量电流时仪表须独立供电，如用户被测信号负与电源负不能分开时，仪表内部须加装DC/DC隔离模块，否则可能导致烧表测量不准， 跳字等现象。 3测量电压应将表头测量端并联在被测电路中，测量电流应将表头测量端串联在被测电路中（推荐）串联电源最低电位端。 4测量电压信号或者测量电流信号，须按照产品的接线图与对应信号连接可靠，并检查线路无误再通电。 5使用前，仪表需通电预热15分钟 。 6输入导线不易过长，如被测信号输出端较长时请用双绞屏蔽线 7若信号伴随高频干扰，应在线里使用高频过滤器。 8长时间存放未使用时，请每3个月至少通电一次不小于4小时。 |
|
