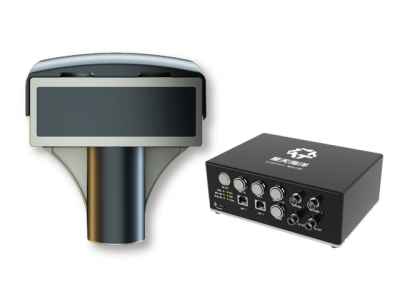

GeoBeam400M，单人即可轻松施测，其紧凑特性更适宜于USV/AUV/ROV等多平台搭载，拓展式多样化作业。
GeoBeam400Ｍ，超高性价比，超集成化多波束测深系统，新一代测绘神器，你值得拥有。
技术参数：
声呐参数：
型号——GB400M
工作频率——400khz
波束宽度——1°*2°
波束开角范围——140°
测深范围——0.2-150m
测深分辨率——0.75cm
测深模式——等角/等距
频率——60hz
信号形式——CW/FM
脉冲宽度——17us-2ms
耐压等级（声学探头）——50m
免安装校准——有
近场聚焦——有
水体成像——有
侧扫成像——有
实时横摇稳定——有
内置航向精度（GNSS有效）——0.1°（2m基线）
内置姿态精度（GNSS有效）——0.05°
水平定位精度——2cm+1ppm（RTK）；0.6m（SBAS）/1.2m（单点）
升沉精度——5cm/5%量程
电气参数：
供电电压——DC18-36V（Type：24V）或AC100-240V 50-60hz
功率——60w
数据接口——千兆以太网
输出接口——3.3V TTL
辅助设备接口——RS232
电缆长度——标配15m（可定制）
物理参数：
接收基阵尺寸——220*89*88mm
发射基阵尺寸——128*80*88mm
接口盒尺寸——196*142*73mm
接口盒重量：1.55kg
湿端重量（包括导流罩、法兰盘）——5kg（钛合金）
工作温度—— -2℃~+40℃
存储温度—— -20℃~+55℃
软件配置：
显控软件：GeoBeamControl
采集软件：GeoBeamSurvey
处理软件：GeoBeamProcessor
产品优势：
1、体积小——声呐：260*228*101mm；接口盒：196x142x73mm
2、重量轻 ——声纳：5kg（钛合金）；接口盒：1.55kg
3、功耗低 ——整机功耗小于60W；可连续工作10小时
4、性能高——波束数可选，1024个；分辨率可达0.75cm
5、一体化 ——一体化航姿设计；免校准；设备小巧、轻便、安装使用便捷
6、平台强 ——应用全新的数字处理平台，优化架构与算法
7、功能多 ——具有底检测、侧扫、水柱等多种数据图像
8、中国产——全中文数据显控、采集、后处理软件
