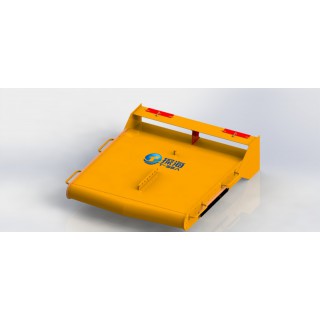

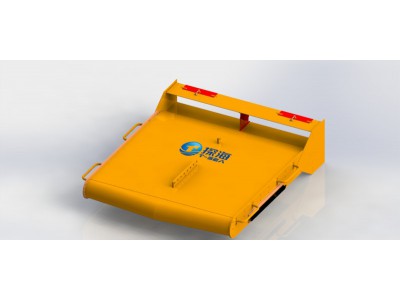

海底鹰三维合成孔径成像声呐

点击图片查看原图

单价: 1.00
品牌: 中科探海
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 73 人关注
更新: 2024-04-29
数量: 减少 增加件 库存10000件
立即购买   加入购物车

公司基本资料信息

 海底掩埋物三维实时成像声呐(海底鹰系列)可对海底悬浮、沉底和掩埋目标进行三维成像,实时输出悬浮、沉底和掩埋目标的三维图像,是海底地层三维剖面调查,海底掩埋目标探查(如海底危险爆炸物、水下掩埋沉船等)、输油输气输水等管道目标外勘查、电缆光缆等线缆目标外勘查的理想设备。

产品介绍

海底鹰水下全景探查系统(下文简称“海底鹰”),暨多频三维合成孔径声呐,综合采用多频、三维合成孔径声呐技术,可实现对悬浮、沉底和掩埋目标的实时成像,满足用户水下环境探查、水下目标搜索、航道整治复勘、护堤结构复勘、桥墩监测、救捞、应急、油气管线路由勘察、光缆电缆勘察(路由+埋深+地层等功能)、三维精细地层结构、水下其它各类成像等多种使命任务的需求,为用户提供水下悬浮、沉底和掩埋目标的高清影像、目标位置、目标埋设深度、以及水下高精度三维地层等多种信息。海底鹰水下全景探查系统,采用模块设计,可以根据用户的要求,现场灵活组合,实现下视、侧视等多种工作模式,满足用户不同的任务场景需求,以及挂船安装、船底安装、ROV安装和 AUV 安装等多种安装需求。



产品特点

▷全新技术体系:综合采用多频率以及实时三维合成孔径声呐成像技术

▷探查能力强:可对航迹下方 90°或 120°范围内的悬浮、沉底和海底掩埋物进行三维成像,可同时给出目标的三维图像和埋深信息

▷双频同时工作:实时成像,通过低频系统可实时获取水下各类目标的三维图像(其中包括水体中的悬浮目标、水底表面的沉底目标以及水底沙泥中的掩埋目标),通过高频系统实现水下极小目标的清晰成像(如各类小目标,细绳等)。

▷智能跟踪:融合载体姿态与定位,为载体提供管线目标的识别,定位与跟踪输入

▷掩埋物探测:最大掩埋深度可达 30m, 像素精度最高可达 2cm

▷相对浅地层剖面仪等传统的声学探测设备,探测效率高,能够探测尺度更小的管线目标;相对磁探设备,作用距离远,分辨率高,探测目标类型更广泛(如:可探测非金属目标),虚警率低,对载体无消磁等特殊要求



指标参数

工作方式 下视
输出结果 三维图像/二维图像
阵元数目 192
最高分辨率 6.25厘米*10厘米
最大埋深(管线目标、泥底) 5m
功    耗 小于2000W
航    速 最高航速5Kn
重    量 不大于200Kg
尺    度 不大于1.8m*1.28m
安装方式 共型安装,可根据载体要求调整尺度和重量
